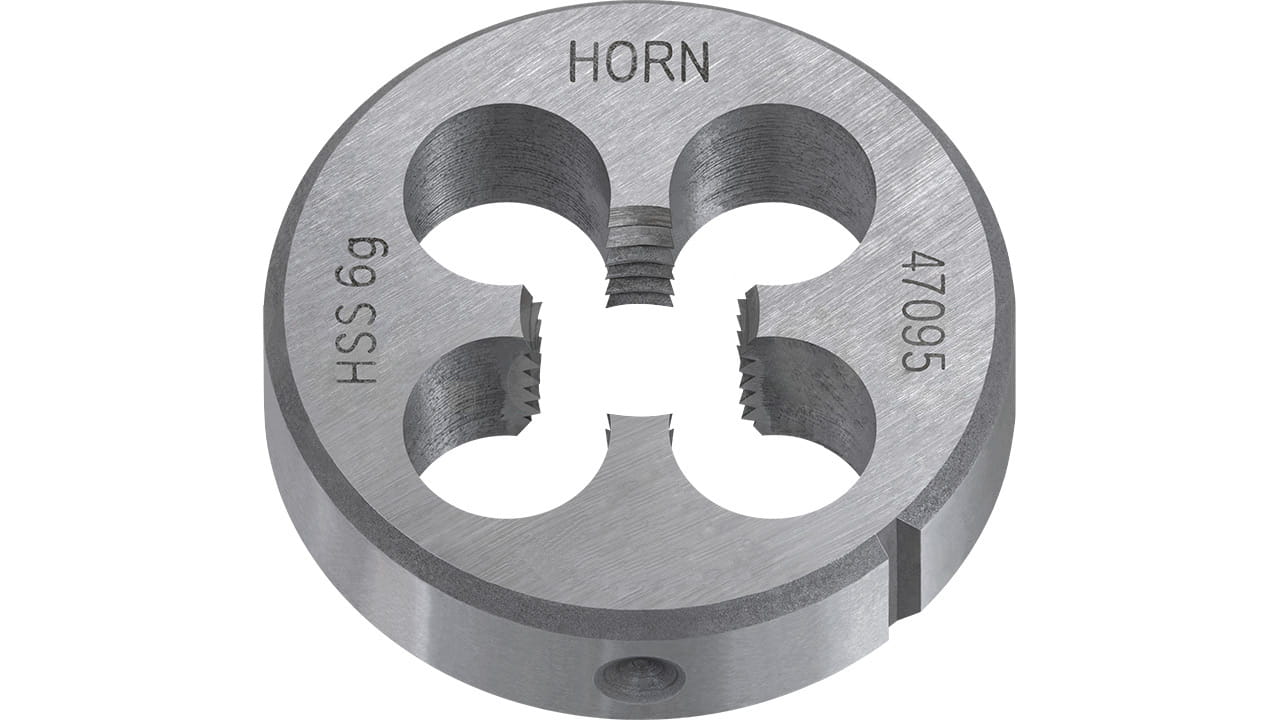

HORN Narzynka M 12x1.75mm

Narzynka wykonana ze stali stopowej narzędziowej NC6 (W-1.2063) o twardości 60°HRc (+/-1°).

Hartowana w oleju, charakteryzuje się dużą odpornością na ścieranie zwłaszcza do temperatury +200°C.

Narzynka posiada szlifowany zarys gwintu o kącie 60°, 4-otwory wiórowe do odprowadzania wiórów i otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø38x14mm.

Narzynka okrągła do gwintu metrycznego zwykłego prawoskrętnego wg ISO DIN-13, w klasie podstawowej do najczęściej stosowanych tolerancji gwintu zewnętrznego wg ISO (6g).

Narzynka z nakrojem 1.75P.

Przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze stali konstrukcyjnej węglowej, niskostopowej i staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.

Zgodne z normą DIN-EN 22 568 (dawniej DIN-223).

Uwaga: zalecana średnica wałka pod gwintowanie narzynką M12x1.75mm, to średnica ø11.83mm. Uwaga: W celu poprawy jakości wykonywanego gwintu zaleca się stosowanie środków chłodząco-smarujących dobieranych odpowiednio w zależności od rodzaju gwintowanego materiału.

• rozmiar - M12x1.75mm
• wymiary - ø38x14mm
• nakrój - 1.75P
• typ gwintu - metryczny zwykły prawoskrętny
• norma gwintu - ISO DIN-13
• tolerancja gwintu - ISO (6g)
