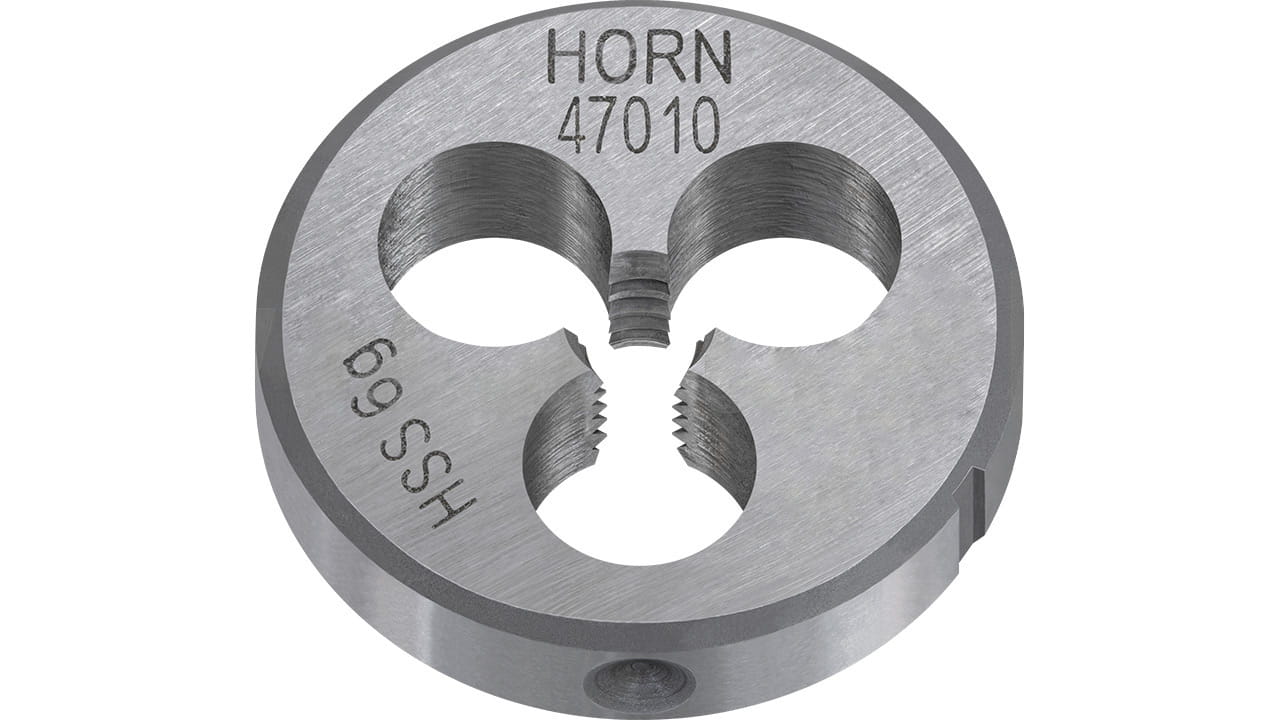

HORN Narzynka M 3x0.50mm

Narzynka wykonana ze stali stopowej narzędziowej NC6 (W-1.2063) o twardości 60°HRc (+/-1°).

Hartowana w oleju, charakteryzuje się dużą odpornością na ścieranie zwłaszcza do temperatury +200°C.

Narzynka posiada szlifowany zarys gwintu o kącie 60°, 3-otwory wiórowe do odprowadzania wiórów i otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø20x5mm.

Narzynka okrągła do gwintu metrycznego zwykłego prawoskrętnego wg ISO DIN-13, w klasie podstawowej do najczęściej stosowanych tolerancji gwintu zewnętrznego wg ISO (6g).

Narzynka z nakrojem 1.75P. Przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze stali konstrukcyjnej węglowej, niskostopowej i staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.

Zgodne z normą DIN-EN 22 568 (dawniej DIN-223).

Uwaga: zalecana średnica wałka pod gwintowanie narzynką M3x0.50mm, to średnica ø2.92mm. U

Uwaga: W celu poprawy jakości wykonywanego gwintu zaleca się stosowanie środków chłodząco-smarujących dobieranych odpowiednio w zależności od rodzaju gwintowanego materiału.

• rozmiar - M3x0.50mm
• wymiary - ø20x5mm
• nakrój - 1.75P
• typ gwintu - metryczny zwykły prawoskrętny
• norma gwintu - ISO DIN-13
• tolerancja gwintu - ISO (6g)
